棒條式振動篩

棒條式振動篩

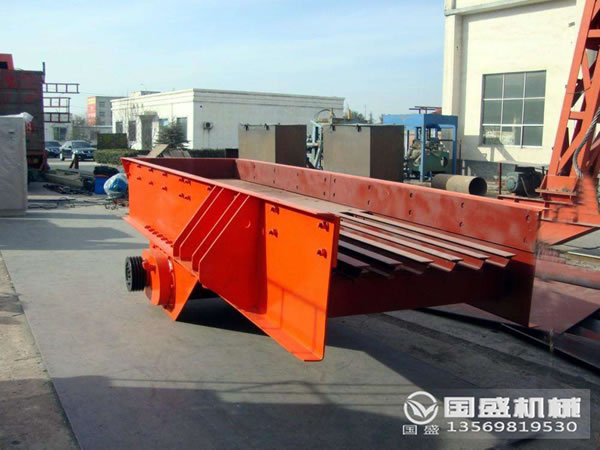

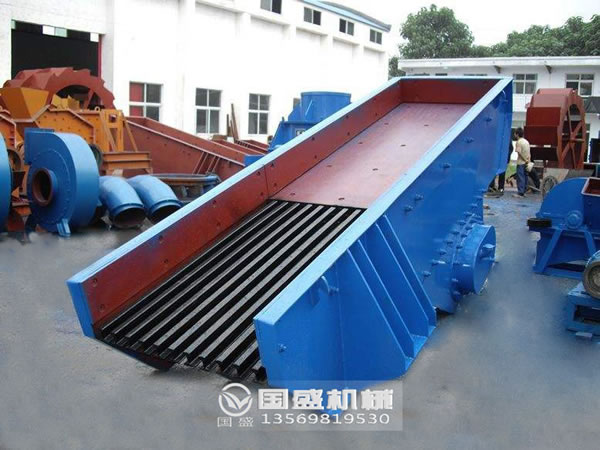

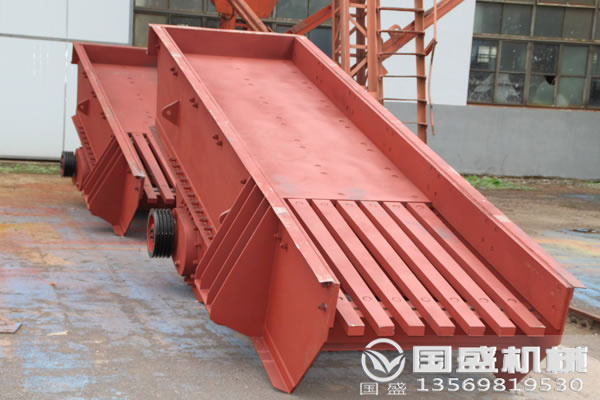

  國盛牌棒條式振動篩簡稱棒條篩，采用盲板加棒條形式的給料面，樣式分為：激振器式、振動電機式、吊掛式三種，適用于破碎機前大塊物料的均勻篩分，特別適用于黑色或有色金屬礦石、建筑石料粗碎或中碎前的給料用。

產品優勢

1、結構簡單、便于安裝與調試，維護方便；
     2、強度高、耐沖擊、耐磨損、低噪音；
     3、不堵塞，產量大，壽命長，結實耐用；
     4、專門針對水份高、粘性大的分離、分級、有效篩分；
     5、相對耗能少，篩分效率高；

工作原理

  棒條篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生激振動力為縱向力，迫使篩箱帶動篩網面作縱向前后位移。在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，從而完成物料篩分作業。

技術參數

型號	篩面面積 (㎡)	給料粒度 (mm)	處理量 (t/h)	振幅 (mm)	振次 (r/min)	電動機		傾角 (o)
						型號	功率 (kw)
ZGT0924	1.4	≤400	50-200	6-9	960	Y132M1-6	4.0	0-15
ZGT1030	3.0	≤400	50-250	6-9	960	Y132M1-6	4.0	0-15
ZGT1230	3.6	≤700	50-300	6-8	960	Y132M2-6	5.5	0-15
ZGT1330	3.9	≤700	50-400	6-8	960	Y132M1-6	4.0	0-15
ZGT1428	3.92	≤800	50-400	7-9	960	Y132M2-6	5.5	0-15
ZGT1530	4.5	≤800	50-410	8-12	970	Y160L-6	11	0-15
ZGT1836	6.48	≤800	50-430	8-11	1470	Y180L-4	22	0-15
ZGT1842	7.56	≤800	50-450	8-11	1470	Y200L-4	30	0-15
ZGT1848	8.64	≤800	50-480	8-11	1470	Y200L-4	30	0-15

  注：以上棒條式振動篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

棒條篩結構

1、振動電機：振動電機是一種將動力源和振動源和為一體的新型激振器，高效節能、激振力大、使用可靠、調節簡單，使用維護方便等特點。
     2、機體：采用板材、型材焊接而成，其作用是將來料通過振動輸送到破碎機或其它設備。
     3、減振彈簧：一般采用金屬螺旋彈簧或橡膠彈簧，其作用是便于機體產生彈性振動，減小振動載荷傳遞到基礎或結構架上。
     4、支架：采用板材焊接而成，其作用是支撐機體。

產品維護

1、操作工應熟悉設備性能、使用方法、維護要求，遵守操作規程，加強維護保養。
     2、設備運行期間，應隨時注意電機的溫升，監聽設備工作聲音是否正常，運行是否平穩。如有異常應停機檢查及時處理。
     3、定期檢查各部位的緊固件是否松動，焊縫是否磨損開裂，如有松動或裂紋應及時擰緊、焊牢。
     4、應定期對振動電機軸承進行潤滑，振動電機累計運行達到5000小時后，應對軸承進行檢查，如有損傷應予更換。
     5、設備不得在不符合要求的情況下啟動電機。
     6、嚴禁任意加長、減短棒條給料機機體。
